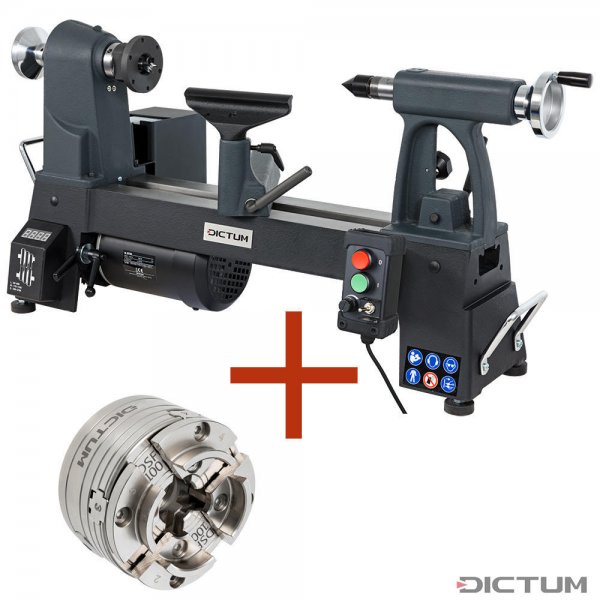

DICTUM 木工车床 S 175

高品质的台车车床

这款台式车床以其坚固的铸铁结构和有趣的附加功能令人信服。用于电子调速的变频器受到钢板外壳的最佳保护,防止损坏。三皮带轮在任何速度下都能提供最大的扭矩。LED转速显示,单位为rpm亮点:尾座套筒上...
可用的配件。深度测量仪编号为707789;车床开关单元的架子编号为707788;床身延长件编号为707784;底座编号为707786;床身延长件的支架编号为707787,工作高度/轴心为1120毫米。
这款台式车床以其坚固的铸铁结构和有趣的附加功能令人信服。用于电子调速的变频器受到钢板外壳的最佳保护,防止损坏。三皮带轮在任何速度下都能提供最大的扭矩。LED转速显示,单位为rpm亮点:尾座套筒上装有螺纹和夹持螺母,用MK2直接夹头卡盘(编号727653-59 /727696)夹持钻头,无需额外的钻头卡盘。这样就不会不必要地减少尖端宽度。也可以选择安装一个带有毫米刻度和深度限制器的深度设定仪(编号707789)。带开关、调速器和换向开关(左/右旋转)的控制箱可以通过磁铁底座安装在机器的任何地方。铸铁床体上的两个开口允许安装一个可选的高度可调节的架子(编号:707788),控制盒可以快速、方便地放置在架子上。
技术数据:主轴
  • 间距24 x 15
  • °,中心高度175毫米
  • ,中心距离350-400毫米,取决于轧制的颗粒
  • 长度 速度80-800,170-1700,350-3700转/分
  • 中空主轴直径20毫米(内锥MK2),带M33 x 3.5 DIN 800螺纹,双轴承
  • 尾座内径10毫米,MK2轴套(路径95毫米)
  • 电机0.75千瓦(1马力) 主电源
  • 连接230 V
  • 长度895毫米
  • 宽度365毫米
  • 高度415毫米
  • 重量47公斤
基本设备
  • 刀架150mm
  • 尾座轴套,带螺纹和夹紧螺母
  • 尾座带安装基座,用于安装深度计(编号)707789) 四点式
  • 起子 Ø 25 mm MK2
  • 80 mm 面板
  • 移动中心冲孔 MK2
  • 顶杆 铸铁底座上的
  • 螺丝孔,用于安装在台面或底
  • 架上的安装孔,用于安装高度可调的架子(编号:707788),
  • 包括德语和英语用户手册
DICTUM木工车床将成熟的设计与技术创新和改进相结合。我们与导师和专业车床合作开发和测试车床。在设计过程中,从初学者到专家都会考虑到客户的意愿和要求。
DICTUM Chuck DSF100
Self-centring four-jaw universal chuck for spindle and faceplate work To make the chuck even more versatile, a 24-step indexing disc is already integrated on the back. Additional indexing devices are unnecessary. The chuck key with a T-handle allows for the chuck to be easily clamped and spread with one hand, leaving the other hand free for the workpiece. The base jaws are secured against excessive unscrewing. Clamping the jaws in a clockwise direction provides additional safety. The direct thread M33 x 3.5 DIN 800 is integrated into the chuck body, making the chuck lighter and shorter while providing higher concentric accuracy. In addition, vibrations are minimised and the load on the spindle bearings is reduced. The chuck and the matching DICTUM jaws are nickel-plated, offering excellent protection against moisture and corrosion. Stainless steel screws also prevent the screws from seizing due to rust.
Benefits:
  • T-handle hex key for secure positioning
  • Chuck body and jaws nickel-plated for maximum corrosion resistance
  • Base jaws are secured against unscrewing
  • Closure of the jaws in the usual clockwise direction
  • Direct thread for high concentricity
  • Integrated 24-step indexing disc

    更多
    更少
    Hier finden Sie weitere Details zum Hersteller

    DICTUM

    DICTUM

    DICTUM 坚信并制造具有长久使用寿命的产品。它们不含有害环境或健康的物质。

    170 多年来,我们的产品一直遵循公司的理念:

    • 最高的功能美学
    • 对人体工程学的高要求
    • 最佳材料
    • 与制造商和供应商的长期合作关系
    • 通过广泛的服务延长产品的使用寿命,如


      磨刀服务
      装柄服务
      零件更换服务
    我们非常重视与合作伙伴和制造商的诚实和专业合作。DICTUM 不仅仅是工具……

    • 发动机功率 0,75 KW (1 PS)
    • Drehzahl 80-800, 170-1700, 350-3700 U/min
    • Drehzahlregelung dreifache Riemenscheibe/elektronische Drehzahlregulierung
    • Drehzahlanzeige LED
    • Wendeschalter Links- /Rechtslauf
    • Netzanschluss 230 V
    • 莫氏锥 MK2
    • 总长 895 mm
    • 结构高度 415 mm
    • Spindelstockteilung 24 x 15°
    • Spitzenhöhe 175 mm
    • 中心距 350-400 mm
    • Hohlspindel Ø 20 mm (Innenkonus MK2)
    • Gewinde M33 x 3,5 DIN 800
    • Reitstock 10 mm Bohrung und MK2-Pinole
    • Reitstockhub 95 mm
    • Werkzeugauflage 150 mm
    • 重量 47 kg
    商品编号 708909
    品牌 DICTUM
    运输货物 - 德国境内交货日期为 3-4 个工作日。

    如需全球送货,请联系我们的客服 +49 (0)9931 4058-901。

    价格优势

    € 1,029.00 每 set

    计算在内增值税

    i

    附加运费

    记录
    更多款型
    类型 价格 数量
    DICTUM 木工车床 S 175 价格优势
    DICTUM 木工车床 S 175

    商品编号 708909
      € 1,029.00
