Sie interessieren sich für eine Bandsäge von DICTUM® und überlegen, welches Modell sich für den Einsatz in Ihrer Werkstatt am besten eignet? Aktuell haben Sie die Auswahl zwischen vier unterschiedlichen Bandsäge-Modellen (Stand 05/2021). Hier einige Informationen als Entscheidungshilfe.

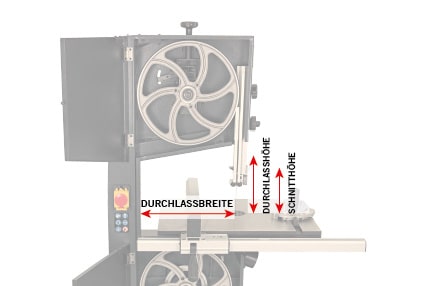

Durchlasshöhe vs. Schnitthöhe
Manche Hersteller geben bei ihren Maschinen die max. Durchlassbreite und -höhe an. Diese Angaben lassen aber keinen Rückschluss auf die tatsächlich nutzbare Schnittleistung einer Bandsäge zu. Die maximale Schnitthöhe beträgt in der Regel nur etwa 70 % der genannten Durchlasshöhe. Sie ist abhängig von zahlreichen Faktoren wie der Motorleistung, dem eingesetzten Sägeband und der Härte des zu schneidenden Materials.
Durchlassbreite
Beim Besäumen von Brettern und Auftrennen von Vollholz kann die Durchlassbreite vernachlässigt werden, da Sie die Werkstücke einfach umdrehen können, um mit dem Schnitt von der anderen Werkstückseite zu beginnen. Wenn es aber um den Zuschnitt von Plattenwerkstoffen und verleimtem Vollholz geht, ist sie ein wichtiges Maß. Da es beim Plattenzuschnitt auf gerade Schnitte ankommt, ist hier die Schnittbreite mit Anschlag ausschlaggebend. Die volle Schnittbreite kann in der Regel nur ohne Parallelanschlag genutzt werden, zum Beispiel bei Kappschnitten mit dem Winkelanschlag.
Schnittgrößen bei DICTUM® Bandsägen
| Modell | Schnitthöhe | Schnittbreite mit Anschlag | Schnittbreite ohne Anschlag |
|---|---|---|---|
| BS 200-08 | 80 mm | 105 mm | 195 mm |
| BS 270-10 | 135 mm | 170 mm | 260 mm |
| BS 320-12 | 175 mm | 245 mm | 310 mm |
| BS 360-14 | 300 mm | 310 mm* | 345 mm |
*der Parallelanschlag der BS 360-14 kann für schmale/dünne Werkstücke umgelegt werden, wodurch sich seine Höhe auf 12 mm reduziert und eine max. Schnittbreite mit Anschlag von 190 mm möglich ist.

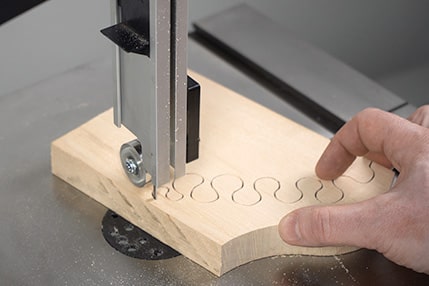

Kurvenschnitte
Für lange gerade Schnitte sind Sägebänder ab 13 mm Breite geeignet. Doch wie sieht es aus, wenn Sie Radien schneiden möchten? Hierbei kommt es vor allem auf die Sägebandbreite an. Allgemein kann man sagen, dass Sie mit schmäleren Sägebändern engere Radien schneiden können. Die folgende Tabelle gibt Ihnen grobe Richtwerte:
| Bandbreiten | Schnittradius (kleinstmöglich) |
|---|---|
| 3,2 mm | 4 mm |
| 6,3 mm | 16 mm |
| 9,5 mm | 40 mm |
| 12,7 mm | 65 mm |
| 19 mm | 140 mm |
Neben der Sägebandbreite spielen jedoch auch die Holzart, die Schnitthöhe und letztendlich Ihr handwerkliches Können eine Rolle dabei, wie eng Sie Radien tatsächlich schneiden können. Lassen Sie sich vor allem bei kleinen Radien Zeit und passen Sie den Vorschub an die Materialeigenschaften an.

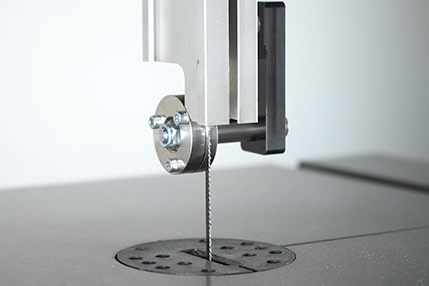

Präzisions-Bandführungen BSF 320-12
In der obenstehenden Tabelle werden Sägebänder mit 3,2 mm Bandbreite aufgeführt. Nun werden Sie sich fragen, mit welcher DICTUM® Bandsäge ein solch schmales Sägeband verwendet werden kann. An der DICTUM® BS 320-12 können Sie die Drei-Rollen-Sägebandführung gegen die Präzisions-Bandführung BSF 320-12 austauschen und dann auch schmälere Sägebänder mit einer Breite unter 6 mm verwenden. Die Präzisions-Bandführung wird anstelle der normalen Bandführung ober- und unterhalb des Maschinentisches eingesetzt. Das Feinschnitt-Sägeband wird bei der BSF 320-12 in genuteten Rollen geführt. Die Nutbreite können Sie durch Einlegen unterschiedlicher Passscheiben in 0,05 mm-Schritten auf die exakte Bandstärke anpassen. Die Rollen müssen nicht wie bei anderen Feinschnittbandführungen bei jedem Sägebandwechsel mit ausgetauscht werden. Durch den mehrteiligen Aufbau sind sowohl die Seiten als auch der Grund der Nut absolut plan. Das Feinschnitt-Sägeband läuft entlang dieser glatten Flächen ruhig und vibrationsarm.
Einsatzgebiete von DICTUM® Bandsägen
DICTUM® BS 200-08 (Nr. 727446)
- für filigrane Arbeiten und kleine Werkstückabmessungen
- Auftrennen kleiner Querschnitte am Parallelanschlag
- Kurvenschnitte nach Anriss
- Abläng- und Winkelschnitte am Queranschlag
DICTUM® BS 270-10 (Nr. 727447)
- für mittelgroße Werkstückabmessungen
- Auftrennen mittlerer Querschnitte am Parallelanschlag
- Kreisausschnitte für Schalenrohlinge zum Drechseln
- Abläng- und Winkelschnitte am Queranschlag
DICTUM® BS 320-12 (Nr. 727448)
- Einsatzgebiete wie BS 270-10
mit der Präzisions-Bandführung BSF 320-12 (Nr. 729427)
und dem Feinschnitt-Sägeband, 3,2 mm (Nr. 708748)
auch als Feinschnittbandsäge für enge Kurvenschnitte nutzbar
DICTUM® BS 360-14 (Nr. 727934) - für den semi-professionellen Einsatz
- Auftrennen von Brettern am hohen Parallelanschlag
- Zuschnitt von Schalenrohlingen vor dem Drechseln
- Abläng- und Winkelschnitte am Queranschlag
